Les pipelines de rendu dans Unity

Les pipelines de rendu dans Unity

Unity, Rendering

Le pipeline de rendu (graphics pipeline ou rendering pipeline en Anglais)1 représente la suite d’étapes à effectuer pour transformer une scène 3D en points 2D sur l’écran (pixels).

Les étapes principales du pipeline de rendu pour OpenGL sont :

Unity propose 2 types de pipelines de rendu :

  • Built-in Render Pipeline2 : c’est le pipeline de rendu par défaut.
  • Scriptable Render Pipeline (ou SRP)3 : c’est un pipeline de rendu configurable et pilotable grâce à des scripts C#.

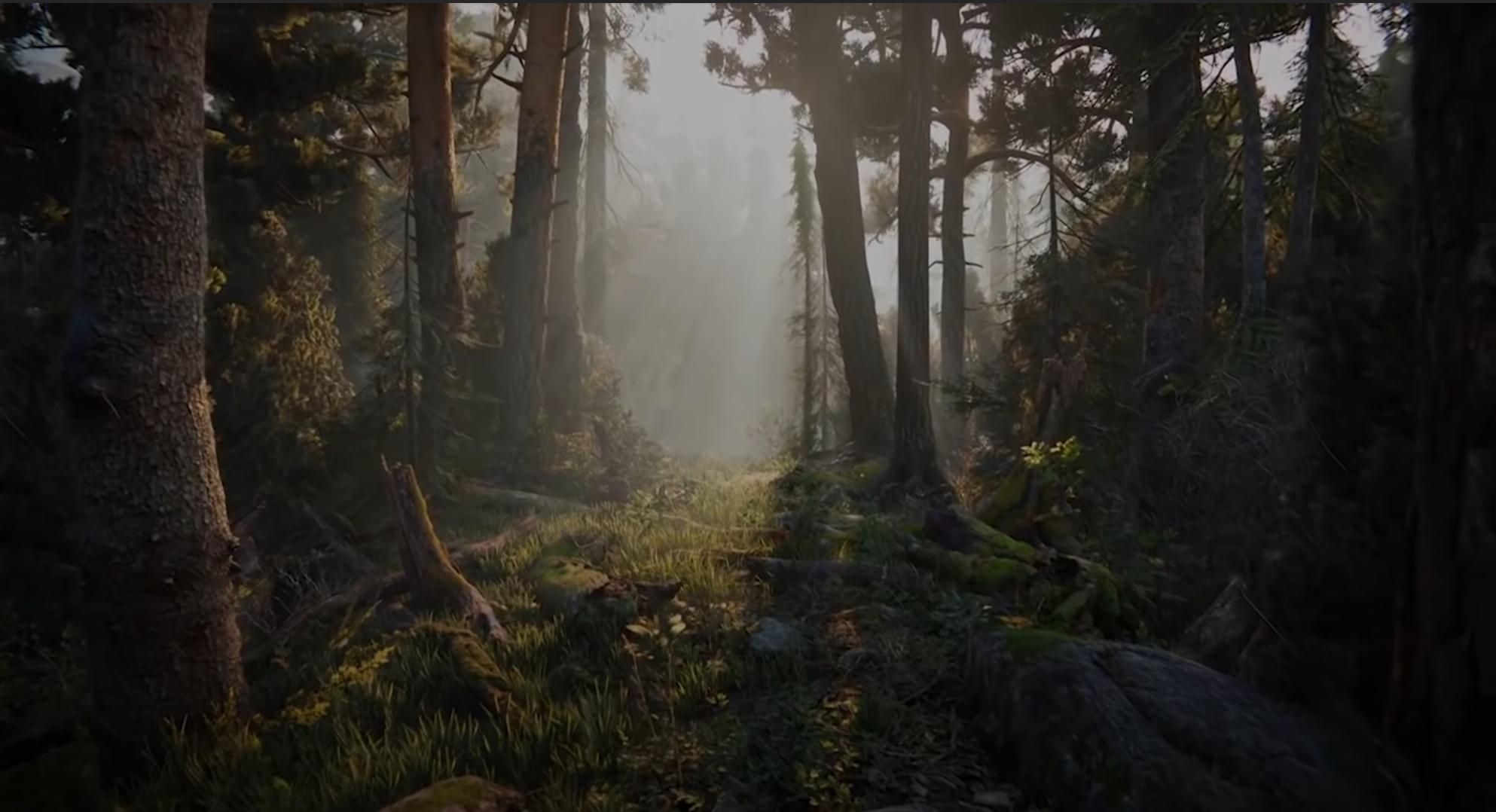

La vidéo suivante résume les principales différences des pipelines de rendu dans Unity :

On peut en particulier noter les avantages suivants concernant SRP :

  • une plus grande flexibilité en ce qui concerne le rendu;
  • un meilleur contrôle sur le rendu des objets et sur les performances en général.

Mais SRP requiert beaucoup de développements (et donc de temps) avant d’avoir quelque chose de fonctionnel. De plus, chaque SRP est unique à chaque projet, et chaque plateforme.

Pour ces raisons, Unity offre 2 templates de SRP pré-construits et utilisables directement :

  • Universal Render Pipeline (ou URP, anciennement LWRP)4 : SRP pré-configuré pour fonctionner sur un maximum de plateformes (mobiles, consoles, etc.);
  • High Definition Render Pipeline (ou HDRP)5 : SRP pré-configuré pour fournir les meilleurs résultats visuels sur les plateformes les plus performantes (PS 4/5, Xbox One/X/S, Computer with Metal or Vulkan support, etc.).

Les sections suivantes résument les avantages et les désavantages des 3 pipelines de rendu fournis par Unity.

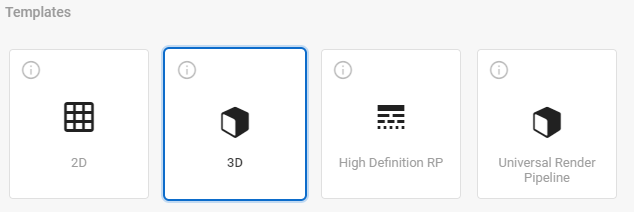

Built-in Render Pipeline #

Ce pipeline de rendu devrait suffire pour la grande majorité des développeurs. Il existe beaucoup d’assets pré-existants (shaders, objets, scripts, etc.). Néanmoins, le Built-in Render Pipeline n’offre pas une grande liberté pour modifier le rendu. Enfin, Shader Graph6 et VFX Graph7 ne sont pas supportés.

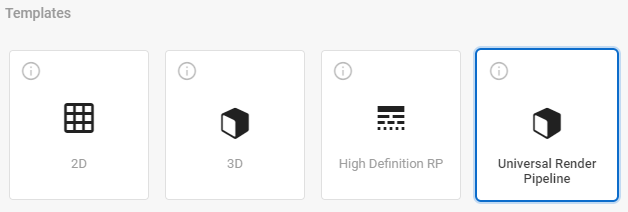

URP : Universal Render Pipeline #

URP offre de meilleures performances que le Built-in Render Pipeline. Il est compatible avec un grand nombre d’architectures. URP est recommandé pour les applications 2D, XR et les plateformes mobiles. De plus, URP remplacera à termes le Built-in Render Pipeline. Cependant, l’apprentissage est plus compliqué. Enfin, les outils pré-existants ne sont pas tous encore compatibles.

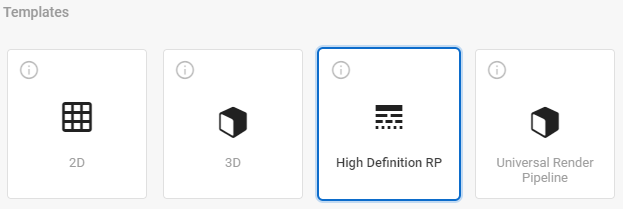

HDRP : High Definition Render Pipeline #

HDRP optimise les rendus pour les architectures haute performance comme les PCs et les consoles de jeux. Il offre plus de possibilités pour les shaders, l’illumination, le post-processing, etc. Enfin, HDRP supporte le “real-time Ray Tracing”8 et la technologie RTX. Cependant, tout comme URP, l’apprentissage est plus compliqué. De même, les outils pré-existants ne sont pas tous encore compatibles.
